重力式无阀滤池是指一种不设闸阀利用水力条件自动控制反冲洗的小型过滤构筑物，有时候也称为，重力无阀过滤器。重力式无阀滤池是根据过滤水头损失随过滤延续时间而增长，利用虹吸作用原理造成反向压差进行自动反冲洗的一种小型快滤池。适用于工矿、城镇的小型给水工程。
一、设备结构

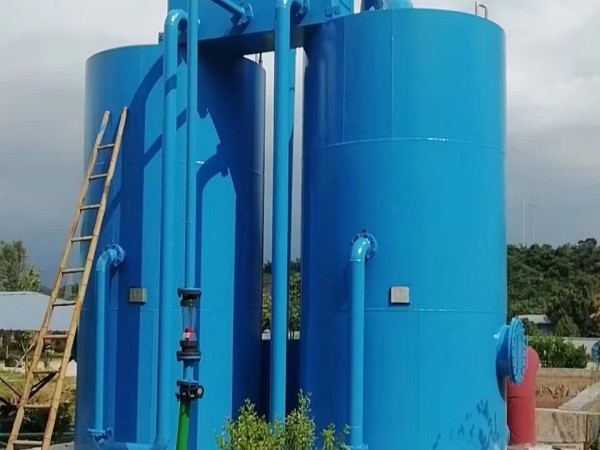

重力式无阀滤池，其平面形状一般采用圆形，也可采用方形。从澄清池来的水，经进水分配槽，进水管，及配水挡板的消能和分散作用后，比较均匀地分布在滤层上部，水流通过滤料层、承托层与配水系统进入底部空间，然后经连通渠上升到冲洗水箱。
随着过滤的进行，冲洗水箱中的水位逐渐上升(虹吸上升管中水位也相应上升)。当水位达到出水管喇叭口的上缘时，便从喇叭口溢流到清水池。这就是无阀的过滤池的过滤过程。
重力式无阀滤池主要构造如下：
1、分配水箱：贮存和分配水流作用，一组二座无阀滤池设一个。
2、分水板：使水流能够均匀地分配给二个无阀滤池。
3、可调分水板：减缓水流对滤料的冲击，使水流能够平均地散落到滤料上。
4、虹吸破坏斗：当滤池反冲时，池体内的水位下降低于虹吸破坏斗时，虹吸管内的虹吸作用被破坏，结束反冲。
5、水位平衡管：使二个滤池中的水位保持平衡。
6、虹吸管封闭水箱：封闭虹吸下降管。
7、支墩：支撑滤板和滤料。
8、滤板：有钢板上塑料滤帽的（钢板上打孔焊dn20mm管头，上滤帽）。有用角钢和圆钢焊制的，起过滤承托滤料作用。
9、滤料：使用石英砂分三层三种粒度，厚度1.38米。
10、出水廊道：水从滤室过滤后，从承托层底部，流到池体内的通道。
11、滤室：装填滤料，封闭使水流通过滤沙再进入通水廊道。（内墙体拉毛，使水无法从墙壁和滤料间流走）
12、池体：贮存一定的水量，当水量达到高水位时，水从出水管流入清水池。
13、排污阀：排空池体内的存水，以便清扫，清除池体的余沙和淤泥、水垢等。
二、工作原理
正常情况下的工作原理 ：
一次扬水由水源扬至分配水箱，再由分配水箱经过进水管道平均分配给二个无阀滤池，经过滤室石英砂过滤后的水，经过出水廊道进入池体，加药混合消毒后，经出水管流入清水池。
非正常情况下（反冲洗）的工作原理：
当滤室沙层表面的淤泥和沉积物较厚，影响水流通过时，迫使滤室水位通过虹吸下降管逐步上升，当水位升至高点（虹吸管的弯头部位）时，水流快速流出，产生强大的虹吸作用，使池体内的存水通过滤料底部倒流。从而使滤料（石英砂）翻动，淤泥和沉积物经虹吸管排入地沟。
当池体内存水排至设定位置时（虹吸破坏斗的位置），虹吸管的虹吸作用被破坏，滤料的通过能力得到了改善，滤池恢复正常工作。
三、技术参数：
滤速：10 m/h
平均反冲洗强度：15 L/m2·s
反冲洗历时：5分钟期
终水头损失值：1.50米、1.70米、1.90米（三档任选）
反冲洗膨胀高度：700*40%外加100mm
安全高滤料层高度：700mm
承托层厚度270mm
进水浊度：不大于20度（用于地表水净化）
出水浊度：不大于3度（用于地表水净化）

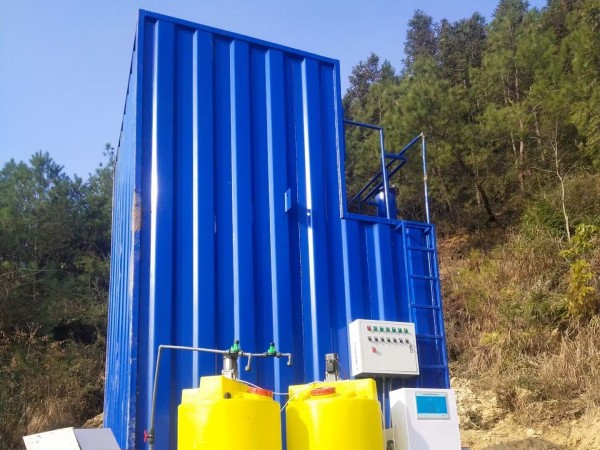

无阀滤池,重力式无阀过滤器
四、应用范围
重力式无阀滤池，较大规格产品中，与国标图的钢筋混凝土重力式无阀过滤池相比，增加了每组三座系列。期终水头损失量大许可值由国标图的1.5米、1.7米和1.9米三档，为净水厂设计的高程布置提供了方便选择的产品。

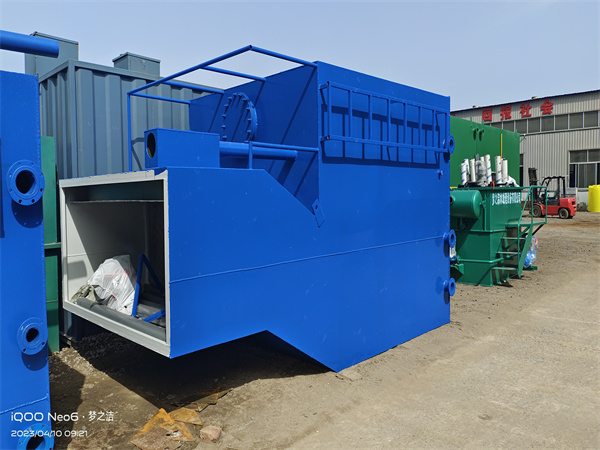

钢制重力式无阀过滤器进水、出水、冲洗及排水均不用阀门，靠水力作用自动运行，运行费用低，管理方便，安全可靠，运行自动化。设备一体化进水箱、过滤器、反冲洗水箱等组装一体，结构紧凑，用户可需按要求做设备基础和接通进出水管即可投入运行。同时，该过滤器系列产品均装有顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比自重小，采用沥青砂柔性基础。
