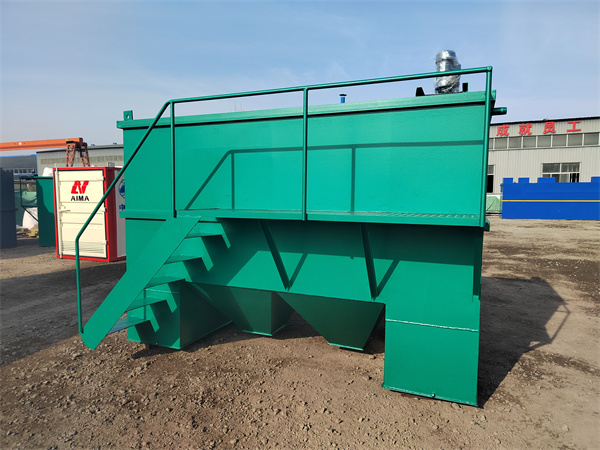

![斜板沉淀池 斜板沉淀池](upload/2023/05/18/040119209aae3de39e05f4d322b6ac5b.jpg)
一、基本概述
斜板沉淀池是根据浅池沉淀理论设计出的一种高效组合式沉淀池;也统称为浅池沉淀池。在沉降区域设置许多密集的斜管或斜板,使水中悬浮杂质在斜板或斜管中进行沉淀,水沿斜板或斜管上升流动,分离出的泥渣在重力作用下沿着斜板(管)向下滑至池底,再集中排出。这种池子可以提高沉淀效率50~60%,在同一面积上可提高处理能力3~5倍。
可根据原废水的试验数据来设计不同流量的斜管沉淀器,使用时一般都要投加凝聚剂。斜管沉淀净水法是在泥渣悬浮层上方按装倾角60度的斜管组建,便原水中的悬浮物,固体物或经投加混凝剂后形成的絮体矾花,在斜管底侧表面积积聚成薄泥层,依靠重力作用滑回泥渣悬浮层,继而沉入集泥斗。由排泥管排入污泥池另行处理或综合利用。上清液逐渐上升至集水管排出,可直接排放或回用。
二、沉淀原理
斜板、斜管统称为浅池沉淀池,是建立在浅池沉淀原理基础上的。设有一理想沉淀池,池窖V,表面积A,池长L,宽=B,高=H,处理水量Q,停留时间t,沉降速度U0。则V=Qt,H=Uot,Q=Uot/H=U0A由浅池沉淀原理可知:沉淀效率仅为沉淀池表面积的函数,而与水深无关。当沉淀池容积为定值时,池子越浅则A值越大,沉淀效率越高。
所以,如果将沉淀池按高度分隔为n层,即分隔为n个高度为h=H/n的浅层沉降单元,在Q不变的条件下,颗粒的沉降深度由H减小到H/n,则沉淀池中可被完全除去的颗粒沉速范围由原来的u U0扩大到u U0/n ,沉速uU0的颗粒中能被除去的分率也由u/U0增大到nu/U0,从而使该沉淀池悬浮颗粒去除率比原来增大了n倍。显然,分隔的浅层数越多,去除率也相应提高。将这一原理可制成斜板或斜管沉淀池。
三、使用范围
斜管沉淀池采用乙丙共聚、玻璃钢或聚氯乙烯蜂窝斜管,倾角为60℃,斜长1m,内切圆直径为35-50MM不等,根据水质可以改变内切圆直径,以达到最佳沉淀效果。可根据用户要求或原废水的试验数据来设计
1、电镀废水中含多种金属离子的混合废水、铬、铜、铁、锌、镍等去除率均在90%以上,一般电镀废水经处理后均可达到排放标准。
2、煤矿、选矿废水可使浊度在500-1500毫克/升降至5毫克/升。
3、印染、漂染等废水色度去除率70-90%,COD去除50-70%。
4、制革、食品等行业废水大量有机质的去除,COD去除率50-80%,杂质固体去除率90%以上。
5、化工废水的COD去除率60-70%,色度去除60-90%,悬浮物达排放标准。
四、结构简介
1、斜管、斜板材料:玻璃钢(FRP)、聚氯乙烯(PVC)、聚乙烯(PE)、聚丙烯(PP)。
2、斜管断面一般为正六边形,斜板断面可为平行板,亦可为正弦波形板。
3、.斜管(板)顶部以上清水区高度为1.0—1.5m,底部以下配水区高度不小于1.0—1.5m。机械排泥时,配水区高度应大于1.6m,便于安装和检修。
4、斜管(板)中水流的Re数小于500,Fr数为10-3—10-5, 5.斜管设计流速为1.0—4.0mm/s,斜板为10-20mm/s。
五、设备特点
1、结构简单、无易损件、经久耐用、减少维修。
2、运行稳定、容易操作。
3、动力少、节约能源。
4、占地省、投资少、上马快、效率高。
5、停留时间短,沉淀效果高,处理效率高,曝气强度低,节约占地,不需污泥回流。
六、安装使用
1、斜管安装时应用胶液或电粘接等方法粘接固定。平行板斜板则用支持架固定,波形斜板用穿心螺杆固定。
2、安装时倾斜方向不应使水流直冲斜管(板)。
3、定期冲洗,合理管理,降低因生物膜疯长引起堵塞现象。
4、斜管(板)平面不得承受集中负荷。
5、不得在安装有斜管(板)区域内使用明火。
斜板沉淀池又称斜管沉淀池,具有去除率高,停留时间短,占地面积小等优点,故常用于(1)已有的污水处理厂挖潜或扩大处理能力时采用;(2)当受到污水处理厂占地面积的限制时,作为初次沉淀池用。加工斜管沉淀器,使用时一般都要投加混凝剂。适用于广大农村、乡镇、农场、部队营房和中小企事业单位改善生活饮用水水质及小型废/污水项目。
