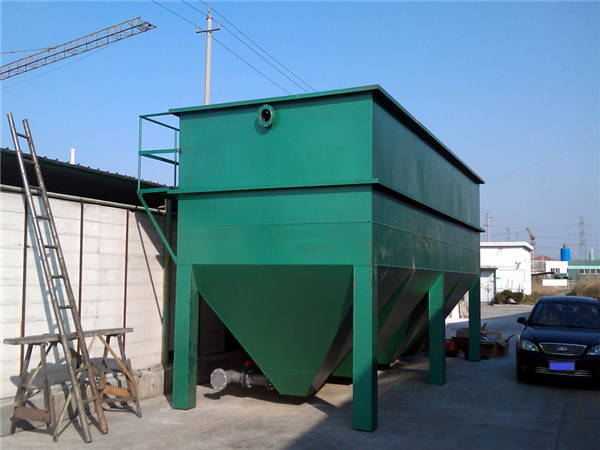

斜管沉淀池

斜管沉淀池是指在沉淀区内设有斜管的沉淀池。组装形式有斜管和支管两种。在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行管或平行管道（有时可利用蜂窝填料）分割成一系列浅层沉淀层，被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。

一、产品概述

斜管（板）沉淀池是根据浅池沉淀理论设计出的一种高效组合式沉淀器;也统称为斜管沉淀池。在沉降区域设置许多密集的斜管或斜板，使水中悬浮杂质在斜板或斜管中进行沉淀，水沿斜板或斜管上升流动，分离出的泥渣在重力作用下沿着斜管(板)向下滑至池底，再集中排出。这种池子可以提高沉淀效率50～60%，可根据原废水的试验数据来设计不同流量的斜管沉淀器，使用时一般都要投加凝聚剂。

二、技术原理

斜管（板）沉淀净水法是在泥渣悬浮层上方按装倾角60度的斜管组件，使原水中的悬浮物、固体物在投加混凝剂作用下形成的絮体矾花，在斜管底侧表面积聚成薄泥层，依靠重力作用滑至泥渣悬浮层，继而沉入集泥斗。由排泥管排入污泥池另行处理或综合利用。上清液逐渐上升至集水管排出，可直接排放或回用。

斜管沉淀池是根据浅池沉淀理论设计出的一种高效组合式沉淀池;也统称为浅池沉淀池。在沉降区域设置许多密集的斜管或斜板，使水中悬浮杂质在斜板或斜管中进行沉淀，水沿斜板或斜管上升流动，分离出的泥渣在重力作用下沿着斜板(管)向下滑至池底，再集中排出。这种池子可以提高沉淀效率50-60%，在同一面积上可提高处理能力3-5倍。可根据原废水的试验数据来设计不同流量的斜管沉淀器，使用时一般都要投加絮凝剂。

斜管沉淀净水法是在泥渣悬浮层上方安装倾角60度的斜管组建，便原水中的悬浮物、固体物经投加混凝剂后形成的絮体矾花，在斜管底侧表面积积聚成薄泥层，依靠重力作用滑回泥渣悬浮层，继而沉入集泥斗。由排泥管排入污泥池另行处理或综合利用。上清液逐渐上升至集水管排出，可直接排放或回用。

三、应用领域

斜管（板）沉淀池既可以作为气浮法和生化法等水处理工艺的配套系统设备，广泛使用于工业废水、生活污水、有色金属加工废水的处理，电厂、锅炉房水力除尘废水的处理，煤气站洗涤水的处理，生化水的处理和给水净化的预处理。斜管沉淀器既可以作为气浮法，升化法等水工艺的配套设备，也可以单级处理多种污水例如。

1、电镀废水中含多种金属离子的混合废水、铭、铜、铁、锌、镍等去除率均在90%以上，一般电镀废水经处理后均可达到排放标准。

2、煤矿、选矿废水可使浊度在500-1500毫克/升降至5毫克/升。

3、印染、漂染等废水色度去除率70-90%，COD去除50-70%。

4、制革、食品等行业废水大量有机质的去除，COD去除率50-80%，杂质固体去除率90%以上。

5、化工废水的COD去除率60-70%，色度去除60-90%，悬浮物达排放标准。

四、设备优势

斜管（板）沉淀池主要包括：沉淀池体、斜板组件、集水槽、可调出水堰板、集泥刮泥机（可选）、混合反应段（可选）等部件组成。

1、积泥可自动落入渣斗，便于排泥，降低了清渣劳动强度。

2、设有搅拌器、药剂箱和混合反应箱，对污水可同时施行混凝处理，扩大了该装置的功能。

3、占地面积小，仅为平流式沉淀池长度的1/4，沉淀效率可提高3-5倍。

4、适应原水浊度（悬浮物含量）3000mg/L以下。在大原水浊度时，混凝沉淀出水浊度不超过100mg/L。

5、可间断或连续运行，性能稳定，运行无噪声。

五、设计参数

1、斜板（管）之间间距一般不小于50mm，斜板（管）长一般在1.0-1.2m左右；

2、斜板的上层应有0.5-1.0m的水深，底部缓冲层高度为1.0m。斜板（管）下为废水分布区，一般高度不小于0.5m，布水区下部为污泥区；

3、沉淀池出水一般采用多排孔管集水，孔眼应在水面以下2cm处，防止漂浮物被带走；

4、废水在斜管内流速视不同废水而定，如处理生活污水，流速为3-5mm/s。

5、斜板(管)与水平面呈60°角，斜板净距(或斜管孔径)一般为80～100mm。
