一体化地埋污水处理设备

一体化地埋污水处理设备，是新的水处理产品，可埋入地表下，设备上方地表可作为绿化或其他用地，不需要建房及采暖和保温，全自动控制，不需人员管理无污泥回流操作简单，维修方便。适用范围广，处理效果好。

一、设备简介

一体化地埋污水处理设备适用于住宅区，饭店，宾馆，疗养院，学校，矿山，工厂，屠宰厂等生活污水处理及类似的工业污水处理。

在总结国内外污水处理装置的运行经验基础上，再结合科技成果和工程实践，设计出一种可地埋设置的成套一体化污水处理设备，即以碳钢防腐为主要原料的WSZ型系列污水处理设备。其目的主要是使生活污水和与之类似的工业有机废水经该设备处理后达到用户要求的排放标准。该设备主要用于居住小区（含别墅小区），高级宾馆，医院，屠宰厂，综合办公楼和各类公共建筑的生活污水处理，经该设备处理的出水水质，达到国家排放标准。全套设备均可埋设于地下。

二、设备特点

一体化地埋污水处理设备可埋入地表下，设备上方地表可作为绿化或其他用地，不需要建房及采暖和保温，全自动控制，不需人员管理无污泥回流操作简单，维修方便。整个设备处理系统配有全自动电气控制系统，运行安全可靠，平时一般不需要专人管理，只需适时地对设备进行维护和保养。 噪音低，无异味，使用寿命长。

三、设备运行条件及工艺要求

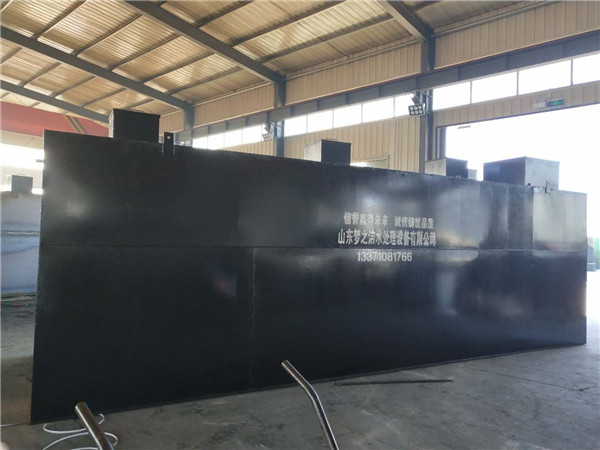

一体化地埋污水处理设备

1、设备运行条件

A、设备使用条件及安装地点：室外地下地埋（设备控制柜应设置地上）。

B、电源电压：380V/220 AC三相四线

2、工艺流程

一体化地埋污水处理设备采用淹没式生物滤池工艺，处理规模为0.5m³/h,设备由格栅井、污水调节池、A/O生物池、二次沉淀池、消毒出水池、消毒装置、污泥池、风机房、风机、潜水排污泵及水位计、控制电缆和系统控制柜等组成。

四、供货设备参数（必须符合设计图纸参数）

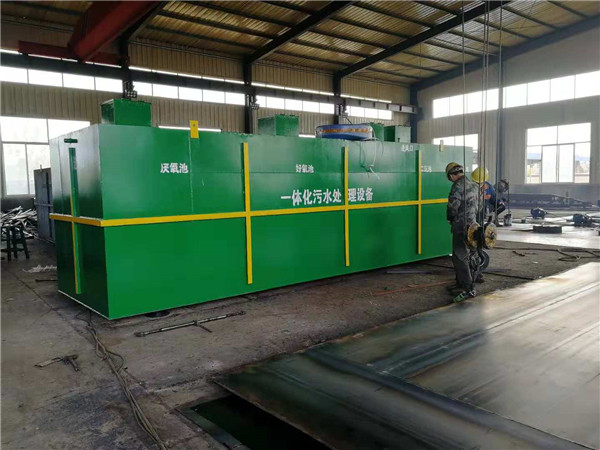

一体化地埋污水处理设备

1、污水调节池

A、格栅井：在生活污水由化粪池进入污水调节池前设置一道格栅，用以去除生活污水中的软性缠绕物、较大固体颗粒杂物及飘浮物，从而保护后续工作水泵使用寿命并降低系统处理工作负荷。格栅井与污水调节池一体化设置，栅条净间隙不大于10mm。

B、污水调节池：生活污水经格栅处理后进入调节池进行水量、水质的调节均化，保证后续生化处理系统水量、水质的均衡、稳定，并设置预曝气系统，用于充氧搅拌，以防止污水中悬浮颗粒沉淀而发臭，又对污水中有机物起到一定的降解功效，提高整个系统的抗冲击性能和处理效果，有效容积不小于4m³。

C、潜水排污泵：Q=不小于0.5m³/h、供水扬程：H=10m，数量2台，安装于污水调节池，潜水排污泵应设置超越管至污水集水池内。

D、污水调节池应配套液位计，液位计与潜水排污泵联动，根据液位信号控制潜水排污泵的启停；液位计可将水箱内液位信号反馈至中控值班室内。

2、A/O生物池

A、A级生物处理池（缺氧池）

将污水进一步混合，充分利用池内高效生物弹性填料作为细菌载体，靠兼氧微生物将污水中难溶解有机物转化为可溶解性有机物，将大分子有机物水解成小分子有机物，以利于后道O级生物处理池进一步氧化分解，同时通过回流的硝炭氮在硝化菌的作用下，可进行部分硝化和反硝化，去除氨氮。

B、O级生物处理池（好氧池）

该池为本污水处理的核心部分，前段在较高的有机负荷下，通过附着于填料上的大量不同种属的微生物群落共同参与下的生化降解和吸附作用，去除污水中的各种有机物质，使污水中的有机物含量大幅度降低。后段在有机负荷较低的情况下，通过硝化菌的作用，在氧量充足的条件下降解污水中的氨氮，同时也使污水中的COD值降低到更低的水平，使污水得以净化。

3、二次沉淀池

进行固液分离去除生化池中剥落下来的生物膜和悬浮污泥，使污水真正净化。

4、污泥池

二沉池排泥定时排入污泥池，进行污泥浓缩，和好氧消化，污泥上清液回流排入调节池再处理，剩余污泥定期抽吸外运（每年一至二次）。

5、消毒出水池

二沉池出水流入消毒出水池进行消毒，使出水水质符合卫生指标要求，合格外排至集水池内。消毒池内设计消毒装置，导流板，消毒设计投加氯片接触的消毒方式。

6、风机

供A/O级生化池、调节池中充氧曝气，搅拌。设置二台，一用一备（交替运行）。

7、潜水排污泵：Q=30m³/h、供水扬程：H=15m，数量1台，安装于集水池。其安装、运行、调试也在本次供货范围内。

8、集水池配套液位计，液位计与潜水排污泵联动，根据液位信号控制潜水排污泵的低保护水位停泵；液位计与地埋污水处理装置联动，根据液位信号控制污水处理装置在高报警水位停止运行；液位计可将集水池液位信号反馈至中控值班室内。

一体化地埋污水处理设备为化粪池出水口至集水池进水口之间一个完整的性能优良的污水处理系统，同时集水池内潜水泵及液位计的供货、安装、调试等。
